Система стабилизации

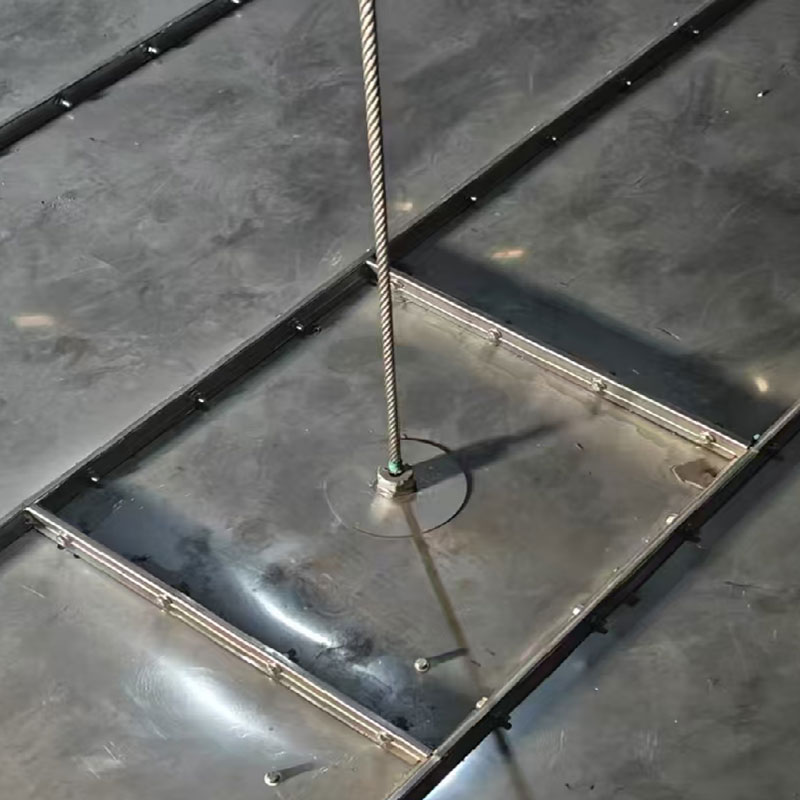

По периметру стенки резервуара равномерно располагается не менее 2 групп противовращающих узлов (при диаметре резервуара ≥30 м — 3 группы), применяется стальной канат из нержавеющей стали 30408 диаметром Φ10 мм, оснащённый пружинным натяжителем, что ограничивает вращение или смещение понтона в процессе подъёма и опускания и поддерживает центровку системы уплотнения. Коэффициент запаса ≥5, противовращающее устройство эквипотенциально соединено с рамой понтона.
Описание
маркер
Описание продукта
Противовращающее устройство ограничивает вращение понтона
По периметру стенки резервуара равномерно располагается не менее 2 групп противовращающих узлов (при диаметре резервуара ≥30 м — 3 группы), применяется стальной канат из нержавеющей стали 30408 диаметром Φ10 мм, оснащённый пружинным натяжителем, что ограничивает вращение или смещение понтона в процессе подъёма и опускания и поддерживает центровку системы уплотнения. Коэффициент запаса ≥5, противовращающее устройство эквипотенциально соединено с рамой понтона.
● Материал каната: 30408/φ10 мм
● Количество групп: ≥2 (равномерное распределение)
● Регулировка натяжения: регулируемая предварительная натяжка с помощью винтовой стяжки + пружины сжатия
● Точность центровки: смещение при подъёме/опускании ≤±10 мм
По результатам динамического моделирования в режиме с большим расходом приёма/выдачи нефтепродуктов риск кручения понтона отсутствует, что продлевает срок службы понтона.
Принцип действия
Противовращающее устройство использует стальной канат, проходящий через раму понтона и фиксированные точки на крыше и днище резервуара; с помощью пружинного натяжителя поддерживается определённое предварительное натяжение. При появлении тенденции понтона к вращению стальной канат создаёт ограничивающий момент, сдерживающий вращение. Благодаря гибкости стального каната ограничивается только окружное вращение, но не вертикальное перемещение, поэтому заклинивание понтона не происходит. Пружинный натяжитель компенсирует изменение длины стального каната и влияние температуры, поддерживая постоянное ограничивающее усилие. Обеспечивается отсутствие разрыва при экстремальных нагрузках. При этом все металлические компоненты соединены эквипотенциально, что не влияет на заземление статического электричества.
связаться с нами
Сопутствующие популярные продукты
Протекторы для внутренней стенки резервуара
Литые алюминиевые аноды применяются в таких промышленных областях, как суда в морской среде, портовые и морские инженерные сооружения, системы охлаждения морской водой и участки подтоварной воды резервуаров, а также в коррозионных средах, таких как морская вода, солоноватая вода и морской ил.
Принадлежности для пробоотборного устройства
Люк для замера уровня и отбора проб (без направляющей трубы) предназначен для резервуаров с наружной плавающей крышей и резервуаров с понтоном, номинальный диаметр DN200, патрубок отбора проб выполнен по раструбному типу, его диаметр не должен быть менее удвоенного диаметра цилиндрической части, что обеспечивает беспрепятственный отбор проб и предотвращает вихревые помехи.
Интеллектуальная система мониторинга состояния понтона
Система онлайн-мониторинга безопасности резервуаров на основе волоконно-оптических датчиков компании Шанхай Хэда представляет собой комплексное решение для многоточечного и многопараметрического мониторинга в реальном времени, предназначенное для выявления множественных факторов риска крупногабаритных резервуаров, таких как потеря устойчивости понтона, утечка плавучих отсеков, осадка основания и пожар кольцевого уплотнения.
Противопожарный пенный порог
Взаимодействует с системой пенного пожаротушения резервуара, образует ограждение на понтоне, обеспечивая равномерное покрытие огнетушащей пеной кольцевого зазора между понтоном и стенкой резервуара, изолирует горючие пары и обеспечивает быстрое тушение путём изоляции кислорода.
Компонент плавучего элемента (рёбра жёсткости)
Каждый плавучий элемент изготавливается на автоматизированной производственной линии завода; четырёхгорелочная автоматическая аргонодуговая сварка синхронно выполняет сварку четырёх вертикальных швов, что исключает дефекты, связанные с человеческим фактором. Толщина стенки корпуса конструкции с рёбрами жёсткости ≥1,5 мм, толщина верхней панели ≥1,2 мм, прочность при плоском сжатии 0,26 МПа.
Катодная защита трубопроводов
MMO-анод (анод из смешанных оксидов металлов) представляет собой вспомогательный анод, применяемый в системах катодной защиты с наложенным током. На титановой подложке методом горячего спекания наносится слой стабильных оксидов благородных металлов, обладающих хорошей гибкостью, коррозионной стойкостью и высокой электропроводностью, например IrO2/Ta2O5.
Система защитного заземления
Все металлические детали на понтоне соединяются перемычками из стального каната из нержавеющей стали диаметром 6 мм или медной плетёной ленты; по периметру стенки резервуара равномерно устанавливается не менее 4 групп отводящих проводников к клеммам заземления на крыше резервуара. После монтажа измеренное значение сопротивления цепи ≤10 Ом, что соответствует стандартам GB 13348 и SH/T 3097, что исключает риск накопления статического электричества у источника.
Вторичное язычковое скребковое уплотнение
Технология полнокомпенсационного эластичного уплотнения имеет большой рабочий диапазон компенсации; диапазон компенсации уплотнения: кольцевой зазор от -100 до ±300 мм; при возвратно-поступательном движении скользящей упругой пластины глубина её погружения в зеркало жидкости составляет не менее 100 мм. Применяется упругая уплотнительная конструкция из нержавеющей стали; используется принцип встраиваемого уплотнения, газовое пространство между понтоном и стенкой резервуара герметизируется, образуется конструкция статического уплотнения, исключающая утечку газа.
Комплектующие для направляющей трубы
Предназначено специально для резервуаров с направляющими трубами, изготовлено из высокоэффективного ТПУ или хлорсульфированного полиэтилена, степень сжатия ≥15:1, адаптируется к перемещению патрубка при подъёме и опускании понтона. Оба конца чехла соединяются фланцами или хомутами, обладает маслостойкостью и химической стойкостью, прошло испытание 100 000 циклов возвратно-поступательного сжатия без разрушения и утечек.
Полноконтактный понтон из нержавеющей стали сотовой конструкции с рёбрами жёсткости
Отсутствие парового пространства · Полный контакт с зеркалом жидкости · Максимальная герметичность и безопасность Огнестойкость ≥120 мин; Снижение выбросов ЛОС (VOCs) ≥98%; Полностью автоматическая сварка
Уплотнение опорной стойки стального понтона
Центрирование стойки, распределение нагрузки понтона; Направление потока лопатками, предотвращение скопления жидкости и коррозии от застоя среды; Фиксация нижней части уплотнительной резины, предотвращение вертикального смещения.
Катодная защита наружной поверхности днища резервуара
Гибкий анод MM0/T1 представляет собой гибкий анод на основе проволоки MMO/Ti, обладает такими техническими характеристиками, как высокая эффективность использования тока, малое влияние блуждающих токов, высокая стойкость к токовым импульсам, большая плотность дренажного тока и длительный срок службы; является гибким анодом нового поколения.
Компонент плавучего элемента (паяный сотовый заполнитель)
Каждый плавучий элемент изготавливается на автоматизированной производственной линии завода; с применением процесса высокотемпературной пайки сверхтонкий сотовый заполнитель из нержавеющей стали и верхняя/нижняя панели за один цикл соединяются в единое целое методом металлургического соединения в вакуумной среде. На протяжении всего процесса не используются клеевые составы или клёпаные соединения, что полностью устраняет риск погружения понтона, вызванный старением клея и отклеиванием.
Принадлежности для предохранительного клапана
Количество клапанов и общая площадь проходного сечения рассчитываются исходя из максимального расхода приёма/выдачи нефтепродуктов резервуара. Шток клапана выполнен из нержавеющей трубы, в нижней части предусмотрены дренажное отверстие + нейлоновая прокладка, что предотвращает замерзание или коррозию от скопления жидкости. Ход открытия крышки клапана 150–200 мм, площадь проходного сечения больше условного прохода корпуса клапана, что обеспечивает своевременную вентиляцию.
Уплотнение с большой компенсацией стального понтона
Уплотнение с большой компенсацией стального понтона — это высокоэффективное устройство краевого уплотнения, разработанное специально для резервуаров с понтоном, относящееся к форме эластичного уплотнения с большой компенсацией в механических уплотнениях.
Соединительный уплотнитель
Смежные вертикальные кромки плавучих элементов соединяются защёлками из S30408 толщиной 1,5 мм (комбинация Z-образного + L-образного типа), что повышает жёсткость межсекционных швов понтона и предотвращает расширение зазоров, вызванное колебаниями зеркала жидкости. Между защёлкой и элементом устанавливается уплотнительная лента XPE/PTFE и дополнительно закрепляется; вся конструкция проверяется на светопроницаемость для обеспечения отсутствия сквозных щелей. Такая конструкция устраняет риск проникновения паров нефтепродуктов вниз и повышает общую герметичность понтона.
