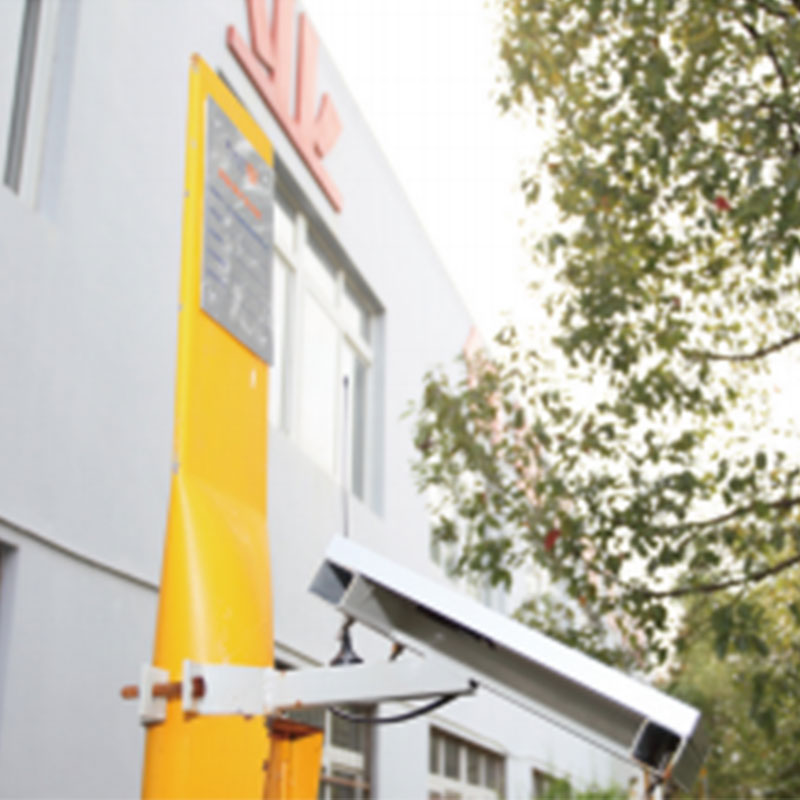

Интеллектуальная система катодной защиты
В заданные моменты времени данные катодной защиты защищаемого трубопровода активно передаются по беспроводной сети в центр мониторинга; центр мониторинга анализирует полученные данные и на их основе определяет состояние катодной защиты трубопровода.
Описание
маркер
Описание продукта
Основная продукция: интеллектуальный контрольно-измерительный пункт
В заданные моменты времени данные катодной защиты защищаемого трубопровода активно передаются по беспроводной сети в центр мониторинга; центр мониторинга анализирует полученные данные и на их основе определяет состояние катодной защиты трубопровода. Модуль мониторинга контрольно-измерительного пункта выполнен с низким энергопотреблением, что обеспечивает длительную работу устройства в режиме питания от одноразовой литиевой батареи; встроенная в модуль карта связи позволяет позиционировать контрольно-измерительный пункт и поддерживать связь.
связаться с нами
Сопутствующие популярные продукты
Уплотнение с большой компенсацией стального понтона
Уплотнение с большой компенсацией стального понтона — это высокоэффективное устройство краевого уплотнения, разработанное специально для резервуаров с понтоном, относящееся к форме эластичного уплотнения с большой компенсацией в механических уплотнениях.
Система стабилизации
По периметру стенки резервуара равномерно располагается не менее 2 групп противовращающих узлов (при диаметре резервуара ≥30 м — 3 группы), применяется стальной канат из нержавеющей стали 30408 диаметром Φ10 мм, оснащённый пружинным натяжителем, что ограничивает вращение или смещение понтона в процессе подъёма и опускания и поддерживает центровку системы уплотнения. Коэффициент запаса ≥5, противовращающее устройство эквипотенциально соединено с рамой понтона.
Протекторы для внутренней стенки резервуара
Литые алюминиевые аноды применяются в таких промышленных областях, как суда в морской среде, портовые и морские инженерные сооружения, системы охлаждения морской водой и участки подтоварной воды резервуаров, а также в коррозионных средах, таких как морская вода, солоноватая вода и морской ил.
Уплотнительное устройство с сильфонным чехлом для направляющей трубки стального понтона внешней плавающей крыши
Уплотнительное устройство с сильфонным чехлом для направляющей трубки стального понтона внешней плавающей крыши представляет собой высокоэффективный компонент, специально предназначенный для уплотнения кольцевого зазора между направляющей трубкой и стальным понтоном резервуара с внешней плавающей крышей.
Система опор
Опорные стойки выполнены из труб из нержавеющей стали S30408 φ40×2,5 мм, в нижней части установлены нейлоновые прокладки и выполнены дренажные отверстия, что предотвращает скопление жидкости и коррозию днища резервуара. Треугольная опора обеспечивает вертикальность; каждая опорная стойка усиленно соединена с рамой понтона сплошным сварным швом. Расчётная сосредоточенная нагрузка ≥2,2 кН/0,1 м²; весовая нагрузка от понтона равномерно передаётся на днище резервуара.
Катодная защита трубопроводов
MMO-анод (анод из смешанных оксидов металлов) представляет собой вспомогательный анод, применяемый в системах катодной защиты с наложенным током. На титановой подложке методом горячего спекания наносится слой стабильных оксидов благородных металлов, обладающих хорошей гибкостью, коррозионной стойкостью и высокой электропроводностью, например IrO2/Ta2O5.
Компонент плавучего элемента (паяный сотовый заполнитель)
Каждый плавучий элемент изготавливается на автоматизированной производственной линии завода; с применением процесса высокотемпературной пайки сверхтонкий сотовый заполнитель из нержавеющей стали и верхняя/нижняя панели за один цикл соединяются в единое целое методом металлургического соединения в вакуумной среде. На протяжении всего процесса не используются клеевые составы или клёпаные соединения, что полностью устраняет риск погружения понтона, вызванный старением клея и отклеиванием.
Соединительный уплотнитель
Смежные вертикальные кромки плавучих элементов соединяются защёлками из S30408 толщиной 1,5 мм (комбинация Z-образного + L-образного типа), что повышает жёсткость межсекционных швов понтона и предотвращает расширение зазоров, вызванное колебаниями зеркала жидкости. Между защёлкой и элементом устанавливается уплотнительная лента XPE/PTFE и дополнительно закрепляется; вся конструкция проверяется на светопроницаемость для обеспечения отсутствия сквозных щелей. Такая конструкция устраняет риск проникновения паров нефтепродуктов вниз и повышает общую герметичность понтона.
Полноконтактный понтон из нержавеющей стали сотовой конструкции с рёбрами жёсткости
Отсутствие парового пространства · Полный контакт с зеркалом жидкости · Максимальная герметичность и безопасность Огнестойкость ≥120 мин; Снижение выбросов ЛОС (VOCs) ≥98%; Полностью автоматическая сварка
Комплектующие для направляющей трубы
Предназначено специально для резервуаров с направляющими трубами, изготовлено из высокоэффективного ТПУ или хлорсульфированного полиэтилена, степень сжатия ≥15:1, адаптируется к перемещению патрубка при подъёме и опускании понтона. Оба конца чехла соединяются фланцами или хомутами, обладает маслостойкостью и химической стойкостью, прошло испытание 100 000 циклов возвратно-поступательного сжатия без разрушения и утечек.
Интеллектуальная система мониторинга состояния понтона
Система онлайн-мониторинга безопасности резервуаров на основе волоконно-оптических датчиков компании Шанхай Хэда представляет собой комплексное решение для многоточечного и многопараметрического мониторинга в реальном времени, предназначенное для выявления множественных факторов риска крупногабаритных резервуаров, таких как потеря устойчивости понтона, утечка плавучих отсеков, осадка основания и пожар кольцевого уплотнения.
Система защитного заземления
Все металлические детали на понтоне соединяются перемычками из стального каната из нержавеющей стали диаметром 6 мм или медной плетёной ленты; по периметру стенки резервуара равномерно устанавливается не менее 4 групп отводящих проводников к клеммам заземления на крыше резервуара. После монтажа измеренное значение сопротивления цепи ≤10 Ом, что соответствует стандартам GB 13348 и SH/T 3097, что исключает риск накопления статического электричества у источника.
Компонент плавучего элемента (рёбра жёсткости)
Каждый плавучий элемент изготавливается на автоматизированной производственной линии завода; четырёхгорелочная автоматическая аргонодуговая сварка синхронно выполняет сварку четырёх вертикальных швов, что исключает дефекты, связанные с человеческим фактором. Толщина стенки корпуса конструкции с рёбрами жёсткости ≥1,5 мм, толщина верхней панели ≥1,2 мм, прочность при плоском сжатии 0,26 МПа.
Компонент плавучего элемента (сотовый заполнитель)
Каждый плавучий элемент изготавливается на автоматизированной производственной линии завода; четырёхгорелочная автоматическая аргонодуговая сварка синхронно выполняет сварку четырёх вертикальных швов, исключая дефекты, связанные с человеческим фактором. Материал сотового заполнителя — S30408, длина стороны 12 мм / толщина фольги 0,05 мм, прочность при плоском сжатии ≥0,35 МПа; 100% испытание на герметичность (20 кПа) и пенетрантный контроль обеспечивают долговременную герметичность.
Вторичное язычковое скребковое уплотнение
Технология полнокомпенсационного эластичного уплотнения имеет большой рабочий диапазон компенсации; диапазон компенсации уплотнения: кольцевой зазор от -100 до ±300 мм; при возвратно-поступательном движении скользящей упругой пластины глубина её погружения в зеркало жидкости составляет не менее 100 мм. Применяется упругая уплотнительная конструкция из нержавеющей стали; используется принцип встраиваемого уплотнения, газовое пространство между понтоном и стенкой резервуара герметизируется, образуется конструкция статического уплотнения, исключающая утечку газа.
Принадлежности для предохранительного клапана
Количество клапанов и общая площадь проходного сечения рассчитываются исходя из максимального расхода приёма/выдачи нефтепродуктов резервуара. Шток клапана выполнен из нержавеющей трубы, в нижней части предусмотрены дренажное отверстие + нейлоновая прокладка, что предотвращает замерзание или коррозию от скопления жидкости. Ход открытия крышки клапана 150–200 мм, площадь проходного сечения больше условного прохода корпуса клапана, что обеспечивает своевременную вентиляцию.
