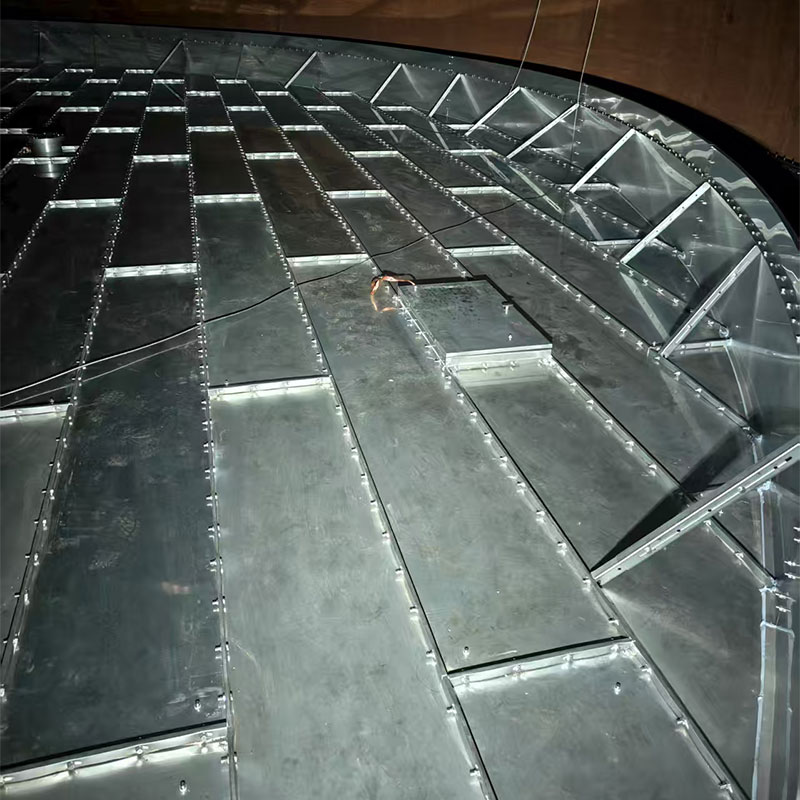

Противопожарный пенный порог
Взаимодействует с системой пенного пожаротушения резервуара, образует ограждение на понтоне, обеспечивая равномерное покрытие огнетушащей пеной кольцевого зазора между понтоном и стенкой резервуара, изолирует горючие пары и обеспечивает быстрое тушение путём изоляции кислорода.
Описание
маркер
Описание продукта
Взаимодействует с системой пенного пожаротушения резервуара, образует ограждение на понтоне, обеспечивая равномерное покрытие огнетушащей пеной кольцевого зазора между понтоном и стенкой резервуара, изолирует горючие пары и обеспечивает быстрое тушение путём изоляции кислорода.
Основные функции
● Накопление пены: после выхода пены порог задерживает её, предотвращая непосредственный сток, и в зоне кольцевого уплотнения накапливается достаточный слой пены.
● Изоляционное тушение: по краю понтона создаётся пенный защитный слой, покрывающий паровое пространство между стенкой резервуара и понтоном, подавляется испарение паров, а при пожаре обеспечивается тушение путём изоляции кислорода.
● Регулирование потока и стабилизация пены: предотвращается раздувание пены воздушным потоком, обеспечивается толщина слоя пены, повышается эффективность пожаротушения.
Применение
Для понтонов резервуаров, является комплектующим элементом системы пенного пожаротушения, соответствует требованиям норм пожарной безопасности нефтяных резервуаров, преимущественно применяется в резервуарах для хранения бензина, метанола, бутанола, октанола и других горючих сред.
