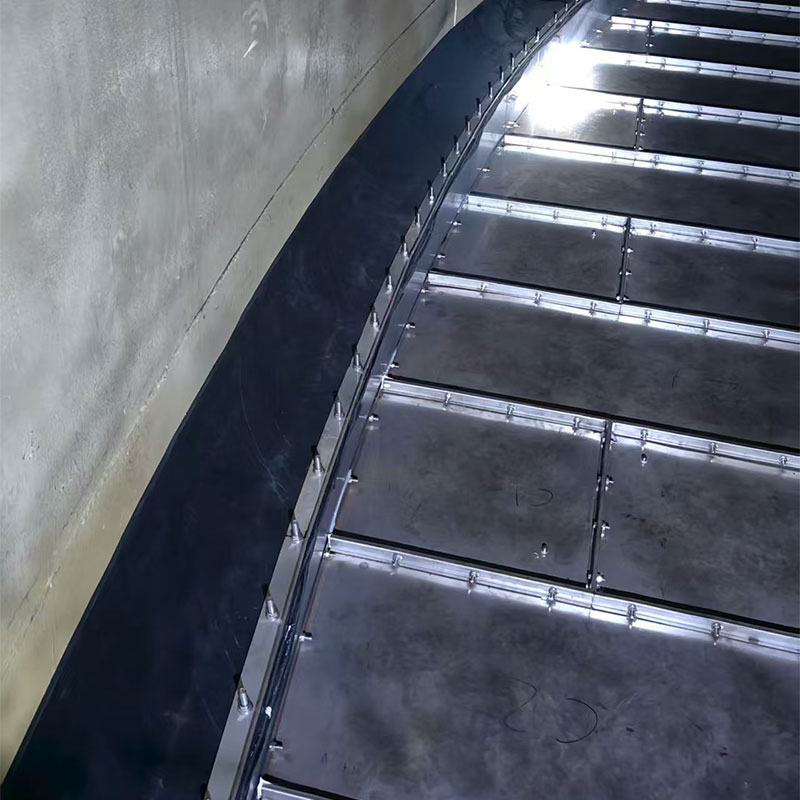

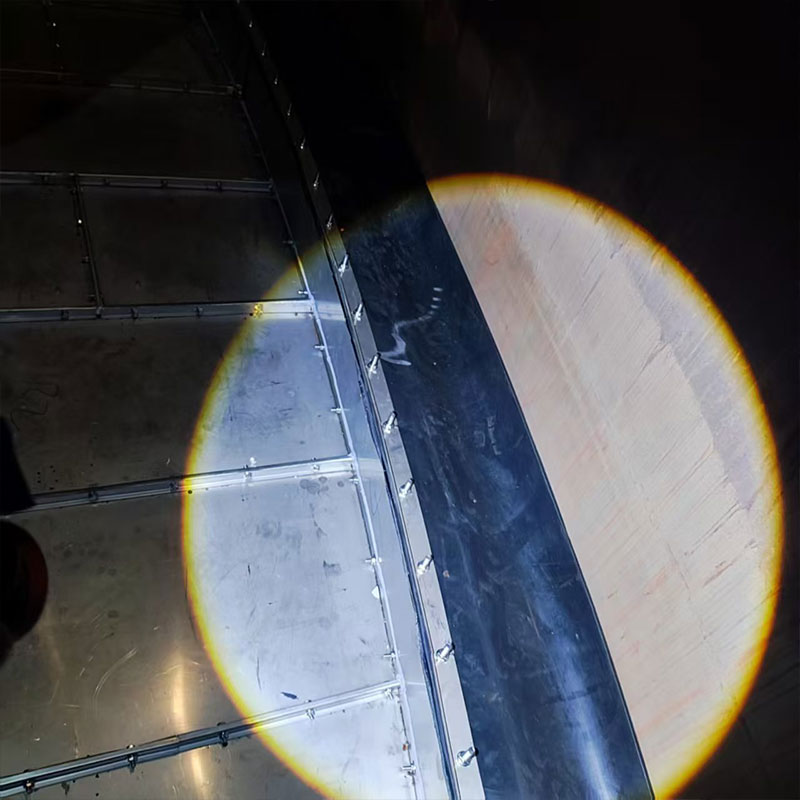

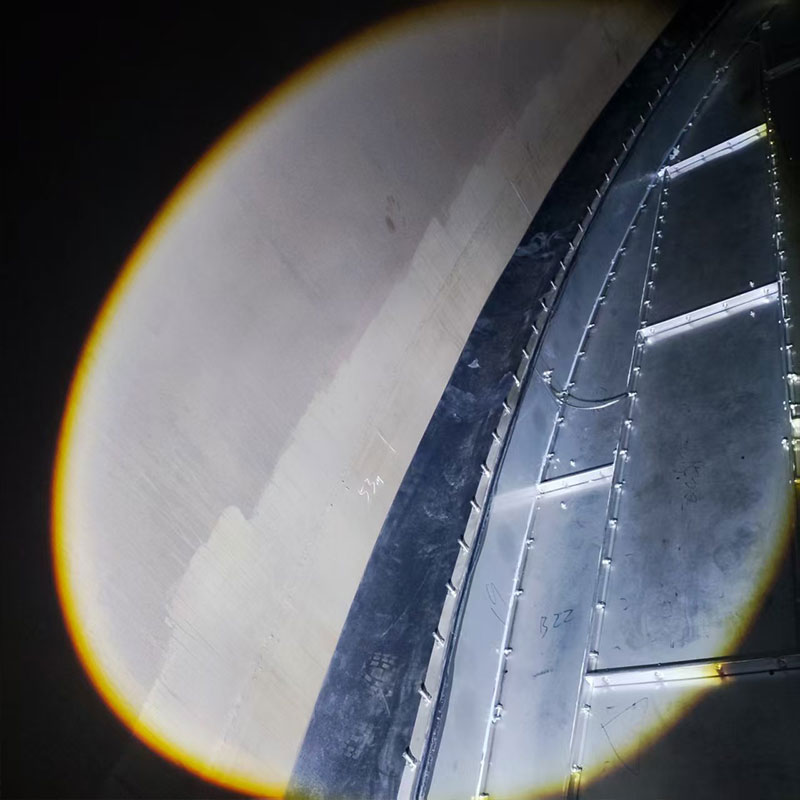

Вторичное язычковое скребковое уплотнение
Технология полнокомпенсационного эластичного уплотнения имеет большой рабочий диапазон компенсации; диапазон компенсации уплотнения: кольцевой зазор от -100 до ±300 мм; при возвратно-поступательном движении скользящей упругой пластины глубина её погружения в зеркало жидкости составляет не менее 100 мм. Применяется упругая уплотнительная конструкция из нержавеющей стали; используется принцип встраиваемого уплотнения, газовое пространство между понтоном и стенкой резервуара герметизируется, образуется конструкция статического уплотнения, исключающая утечку газа.
Описание
маркер
Описание продукта
Технология полнокомпенсационного эластичного уплотнения имеет большой рабочий диапазон компенсации; диапазон компенсации уплотнения: кольцевой зазор от -100 до ±300 мм; при возвратно-поступательном движении скользящей упругой пластины глубина её погружения в зеркало жидкости составляет не менее 100 мм. Применяется упругая уплотнительная конструкция из нержавеющей стали; используется принцип встраиваемого уплотнения, газовое пространство между понтоном и стенкой резервуара герметизируется, образуется конструкция статического уплотнения, исключающая утечку газа. Данная технология уплотнения разрабатывается индивидуально для каждого резервуара; независимо от деформации стенки резервуара краевое уплотнение понтона всегда сохраняет полный контакт со стенкой резервуара, обеспечивая герметичность кольцевого пространства. Всегда плотно прилегает к стенке резервуара.
● Материал упругой пластины: полностью закалённая нержавеющая сталь S30110
● Материал уплотнительной мембраны: стекловолоконная мембрана PTFE 0,35 мм
● Вторичный скребок: XPE/NBR/FKM и другие среды-стойкие резины
● Компенсационная способность: радиальная ±300 мм, постоянное усилие прилегания уплотнения в вертикальном направлении
● Клапан газового баланса: регулируемое давление настройки 20 кПа–80 кПа
● Эффективность комбинированного уплотнения испытана Институтом безопасности труда Sinopec; концентрация эмиссии ЛОС значительно ниже предельных значений национального стандарта.
связаться с нами
Сопутствующие популярные продукты
Система стабилизации
По периметру стенки резервуара равномерно располагается не менее 2 групп противовращающих узлов (при диаметре резервуара ≥30 м — 3 группы), применяется стальной канат из нержавеющей стали 30408 диаметром Φ10 мм, оснащённый пружинным натяжителем, что ограничивает вращение или смещение понтона в процессе подъёма и опускания и поддерживает центровку системы уплотнения. Коэффициент запаса ≥5, противовращающее устройство эквипотенциально соединено с рамой понтона.
Комплектующие для направляющей трубы
Предназначено специально для резервуаров с направляющими трубами, изготовлено из высокоэффективного ТПУ или хлорсульфированного полиэтилена, степень сжатия ≥15:1, адаптируется к перемещению патрубка при подъёме и опускании понтона. Оба конца чехла соединяются фланцами или хомутами, обладает маслостойкостью и химической стойкостью, прошло испытание 100 000 циклов возвратно-поступательного сжатия без разрушения и утечек.
Соединительный уплотнитель
Смежные вертикальные кромки плавучих элементов соединяются защёлками из S30408 толщиной 1,5 мм (комбинация Z-образного + L-образного типа), что повышает жёсткость межсекционных швов понтона и предотвращает расширение зазоров, вызванное колебаниями зеркала жидкости. Между защёлкой и элементом устанавливается уплотнительная лента XPE/PTFE и дополнительно закрепляется; вся конструкция проверяется на светопроницаемость для обеспечения отсутствия сквозных щелей. Такая конструкция устраняет риск проникновения паров нефтепродуктов вниз и повышает общую герметичность понтона.
Система опор
Опорные стойки выполнены из труб из нержавеющей стали S30408 φ40×2,5 мм, в нижней части установлены нейлоновые прокладки и выполнены дренажные отверстия, что предотвращает скопление жидкости и коррозию днища резервуара. Треугольная опора обеспечивает вертикальность; каждая опорная стойка усиленно соединена с рамой понтона сплошным сварным швом. Расчётная сосредоточенная нагрузка ≥2,2 кН/0,1 м²; весовая нагрузка от понтона равномерно передаётся на днище резервуара.
Катодная защита наружной поверхности днища резервуара
Гибкий анод MM0/T1 представляет собой гибкий анод на основе проволоки MMO/Ti, обладает такими техническими характеристиками, как высокая эффективность использования тока, малое влияние блуждающих токов, высокая стойкость к токовым импульсам, большая плотность дренажного тока и длительный срок службы; является гибким анодом нового поколения.
Принадлежности для ремонта и обслуживания
В крышку люка-лаза добавлен отдельный плавучий ящик, что делает зону люка-лаза полностью идентичной основному понтону и устраняет локальное паровое пространство. Уплотнение крышки выполнено из высокоэластичной уплотнительной ленты XPE; после закрытия проводится проверка герметичности, обеспечивающая отсутствие испарений. Обечайка люка-лаза имеет равнопрочное сварное соединение с понтоном, внутрь возможен доступ для ремонта и обслуживания, в комплекте — болты антистатической перемычки.
Принадлежности для предохранительного клапана
Количество клапанов и общая площадь проходного сечения рассчитываются исходя из максимального расхода приёма/выдачи нефтепродуктов резервуара. Шток клапана выполнен из нержавеющей трубы, в нижней части предусмотрены дренажное отверстие + нейлоновая прокладка, что предотвращает замерзание или коррозию от скопления жидкости. Ход открытия крышки клапана 150–200 мм, площадь проходного сечения больше условного прохода корпуса клапана, что обеспечивает своевременную вентиляцию.
Полноконтактный понтон из нержавеющей стали сотовой конструкции с рёбрами жёсткости
Отсутствие парового пространства · Полный контакт с зеркалом жидкости · Максимальная герметичность и безопасность Огнестойкость ≥120 мин; Снижение выбросов ЛОС (VOCs) ≥98%; Полностью автоматическая сварка
Компонент плавучего элемента (сотовый заполнитель)
Каждый плавучий элемент изготавливается на автоматизированной производственной линии завода; четырёхгорелочная автоматическая аргонодуговая сварка синхронно выполняет сварку четырёх вертикальных швов, исключая дефекты, связанные с человеческим фактором. Материал сотового заполнителя — S30408, длина стороны 12 мм / толщина фольги 0,05 мм, прочность при плоском сжатии ≥0,35 МПа; 100% испытание на герметичность (20 кПа) и пенетрантный контроль обеспечивают долговременную герметичность.
Уплотнительное устройство с сильфонным чехлом для направляющей трубки стального понтона внешней плавающей крыши
Уплотнительное устройство с сильфонным чехлом для направляющей трубки стального понтона внешней плавающей крыши представляет собой высокоэффективный компонент, специально предназначенный для уплотнения кольцевого зазора между направляющей трубкой и стальным понтоном резервуара с внешней плавающей крышей.
Компонент плавучего элемента (паяный сотовый заполнитель)
Каждый плавучий элемент изготавливается на автоматизированной производственной линии завода; с применением процесса высокотемпературной пайки сверхтонкий сотовый заполнитель из нержавеющей стали и верхняя/нижняя панели за один цикл соединяются в единое целое методом металлургического соединения в вакуумной среде. На протяжении всего процесса не используются клеевые составы или клёпаные соединения, что полностью устраняет риск погружения понтона, вызванный старением клея и отклеиванием.
Интеллектуальная система мониторинга состояния понтона
Система онлайн-мониторинга безопасности резервуаров на основе волоконно-оптических датчиков компании Шанхай Хэда представляет собой комплексное решение для многоточечного и многопараметрического мониторинга в реальном времени, предназначенное для выявления множественных факторов риска крупногабаритных резервуаров, таких как потеря устойчивости понтона, утечка плавучих отсеков, осадка основания и пожар кольцевого уплотнения.
Катодная защита трубопроводов
MMO-анод (анод из смешанных оксидов металлов) представляет собой вспомогательный анод, применяемый в системах катодной защиты с наложенным током. На титановой подложке методом горячего спекания наносится слой стабильных оксидов благородных металлов, обладающих хорошей гибкостью, коррозионной стойкостью и высокой электропроводностью, например IrO2/Ta2O5.
Противопожарный пенный порог
Взаимодействует с системой пенного пожаротушения резервуара, образует ограждение на понтоне, обеспечивая равномерное покрытие огнетушащей пеной кольцевого зазора между понтоном и стенкой резервуара, изолирует горючие пары и обеспечивает быстрое тушение путём изоляции кислорода.
Принадлежности для пробоотборного устройства
Люк для замера уровня и отбора проб (без направляющей трубы) предназначен для резервуаров с наружной плавающей крышей и резервуаров с понтоном, номинальный диаметр DN200, патрубок отбора проб выполнен по раструбному типу, его диаметр не должен быть менее удвоенного диаметра цилиндрической части, что обеспечивает беспрепятственный отбор проб и предотвращает вихревые помехи.
Уплотнение опорной стойки стального понтона
Центрирование стойки, распределение нагрузки понтона; Направление потока лопатками, предотвращение скопления жидкости и коррозии от застоя среды; Фиксация нижней части уплотнительной резины, предотвращение вертикального смещения.
