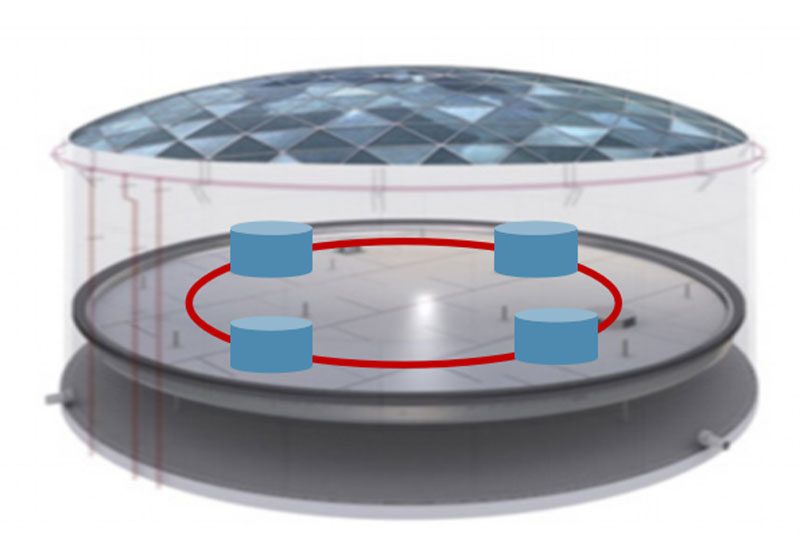

Интеллектуальная система мониторинга состояния понтона
Система онлайн-мониторинга безопасности резервуаров на основе волоконно-оптических датчиков компании Шанхай Хэда представляет собой комплексное решение для многоточечного и многопараметрического мониторинга в реальном времени, предназначенное для выявления множественных факторов риска крупногабаритных резервуаров, таких как потеря устойчивости понтона, утечка плавучих отсеков, осадка основания и пожар кольцевого уплотнения.
Описание
маркер
Описание продукта
Система онлайн-мониторинга безопасности резервуаров на основе волоконно-оптических датчиков компании Шанхай Хэда представляет собой комплексное решение для многоточечного и многопараметрического мониторинга в реальном времени, предназначенное для выявления множественных факторов риска крупногабаритных резервуаров, таких как потеря устойчивости понтона, утечка плавучих отсеков, осадка основания и пожар кольцевого уплотнения. Система построена на искробезопасной волоконно-оптической сенсорной технологии на основе волоконных решёток Брэгга. Благодаря применению датчиков, объединяющих три параметра — температуру, угол наклона и уровень жидкости, а также устройств гидростатического нивелирования, система обеспечивает точное восприятие поля перемещений и температурного поля по всей площади резервуара, эффективно решает отраслевые проблемы низкой эффективности и высокого процента пропусков при традиционных ручных обходах и заполняет технический пробел в длительном непрерывном мониторинге резервуаров со сверхбольшим соотношением диаметра к высоте.
По сравнению с традиционными ручными обходами и мониторингом электронными приборами система обладает четырьмя основными преимуществами:
1. Искробезопасность, не боится взрывоопасной среды
Датчики и передающий волоконно-оптический кабель работают полностью без электричества, что на физическом уровне исключает риск электрической искры и обеспечивает длительную стабильную работу в зоне 0 взрывоопасности (внутри резервуара), решая принципиальную проблему безопасности применения традиционного электронного оборудования в опасных зонах.
2. Режим реального времени, переход от «пассивной аварийной реакции» к «активному предупреждению»
Система круглосуточно 7×24 непрерывно собирает данные и способна автоматически подавать сигнал тревоги на ранней стадии отклонения угла наклона понтона, повышения температуры кольцевого уплотнения или появления незначительного скопления жидкости, обеспечивая золотое окно для аварийного реагирования и полностью устраняя режим периодических слепых зон традиционных ручных обходов по расписанию.
3. Высокая помехозащищённость, точные и надёжные данные
Волоконно-оптический сигнал не подвержен электромагнитным помехам, воздействию молний и неблагоприятных погодных условий, особенно подходит для сложной сильной электромагнитной среды резервуарных парков, обеспечивает достоверность и непрерывность данных при передаче на большие расстояния и позволяет избежать частых отказов или дрейфа электронных приборов в сезон гроз.
4. Более низкая стоимость полного жизненного цикла
Проектный срок службы волоконно-оптического кабеля и пассивных датчиков достигает десятков лет, они практически не требуют обслуживания, что значительно снижает высокие эксплуатационные затраты на последующую замену батарей, калибровку электронного оборудования и ремонт линий; это инвестиция с разовым вложением и долгосрочной отдачей в интеллектуальную безопасность.
5. Цифровизация, содействие созданию умного завода
Система может напрямую подключаться к корпоративной АСУ ТП (DCS) или платформе управления безопасностью, преобразуя данные мониторинга в реальном времени в наглядную цифровую модель-двойник состояния резервуара, предоставляя научную основу для принятия решений при планировании периодических ремонтов резервуаров и оценке срока службы понтона, продвигая трансформацию управления безопасностью от «опыта» к «данным».
