Комплектующие для направляющей трубы
Предназначено специально для резервуаров с направляющими трубами, изготовлено из высокоэффективного ТПУ или хлорсульфированного полиэтилена, степень сжатия ≥15:1, адаптируется к перемещению патрубка при подъёме и опускании понтона. Оба конца чехла соединяются фланцами или хомутами, обладает маслостойкостью и химической стойкостью, прошло испытание 100 000 циклов возвратно-поступательного сжатия без разрушения и утечек.
Описание
маркер
Описание продукта

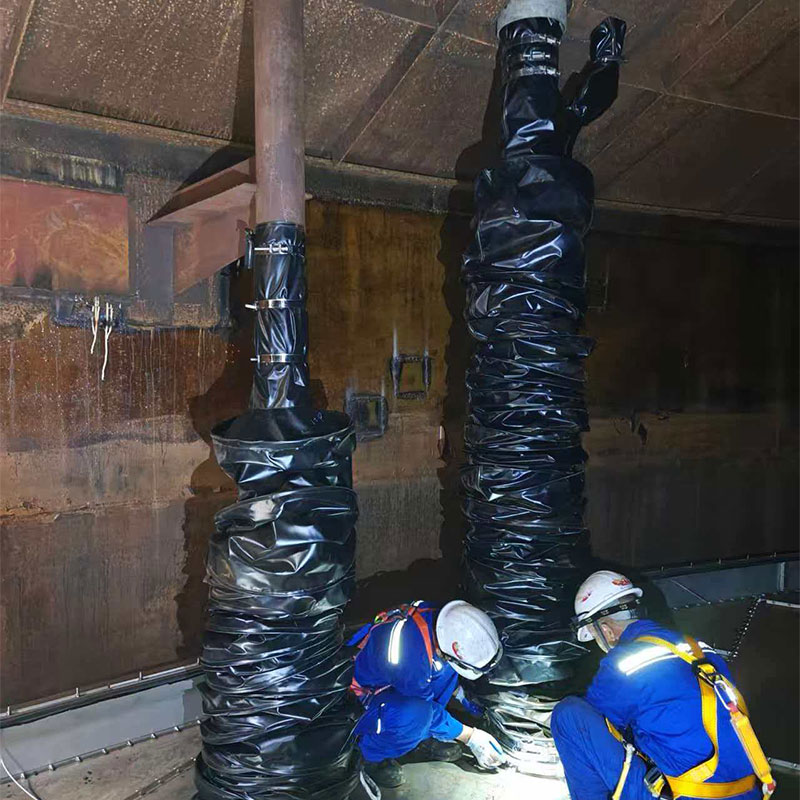

Динамическое уплотнение с сильфонным чехлом для направляющей трубы, совместимое с радарными/сервоприводными системами направляющих труб
Предназначено специально для резервуаров с направляющими трубами, изготовлено из высокоэффективного ТПУ или хлорсульфированного полиэтилена, степень сжатия ≥15:1, адаптируется к перемещению патрубка при подъёме и опускании понтона. Оба конца чехла соединяются фланцами или хомутами, обладает маслостойкостью и химической стойкостью, прошло испытание 100 000 циклов возвратно-поступательного сжатия без разрушения и утечек. Эффективно предотвращает проникновение паров нефтепродуктов в зону направляющей трубы.
● Применимый диаметр трубы: DN80–DN300, нестандартные размеры по заказу
● Выбор материала: ТПУ полиуретан / аналогичная резина, стойкая к рабочим средам
● Степень сжатия: ≥15:1 (проектный запас хода)
● Диапазон рабочих температур: от -40 °C до +120 °C
● Усталостная долговечность: >100 000 циклов без утечек
После монтажа общая герметичность соответствует требованиям граничного уплотнения, предотвращает утечку паров нефтепродуктов и обеспечивает чистую и безопасную среду для измерений приборов.
