Компонент плавучего элемента (паяный сотовый заполнитель)
Каждый плавучий элемент изготавливается на автоматизированной производственной линии завода; с применением процесса высокотемпературной пайки сверхтонкий сотовый заполнитель из нержавеющей стали и верхняя/нижняя панели за один цикл соединяются в единое целое методом металлургического соединения в вакуумной среде. На протяжении всего процесса не используются клеевые составы или клёпаные соединения, что полностью устраняет риск погружения понтона, вызванный старением клея и отклеиванием.
Описание
маркер
Описание продукта
Каждый плавучий элемент изготавливается на автоматизированной производственной линии завода; с применением процесса высокотемпературной пайки сверхтонкий сотовый заполнитель из нержавеющей стали и верхняя/нижняя панели за один цикл соединяются в единое целое методом металлургического соединения в вакуумной среде. На протяжении всего процесса не используются клеевые составы или клёпаные соединения, что полностью устраняет риск погружения понтона, вызванный старением клея и отклеиванием. Встроенная матрица шестигранного закрытоячеистого сотового заполнителя образует несколько независимых герметичных микроотсеков плавучести — при локальном повреждении любого отсека остальные отсеки сохраняют полную плавучесть, что исключает отказ плавучести. Полностью металлическое соединение сотового заполнителя с панелями значительно повышает момент сопротивления изгибу; фактическая прочность корпуса при плоском сжатии превосходна. При этом сам сотовый заполнитель чрезвычайно тонкий и лёгкий, что эффективно снижает общую массу понтона. Соединяется со смежными элементами болтами M8 (86 предусмотренных отверстий) с защёлками из нержавеющей стали и уплотнительными прокладками, образуя непрерывный жёсткий понтон, пригодный для тяжёлых нагрузок и крупногабаритных резервуаров. 100% испытание на герметичность (20 кПа) и пенетрантный контроль обеспечивают долговременную герметичность.
● Габаритные размеры: 3000×500×180 мм (по заказу)
● Материал: нержавеющая сталь S30408
● Толщина верхней панели: 0,6 мм / толщина днища и боковых панелей: 1,2 мм
● Спецификация сотового заполнителя: длина стороны 25 мм, толщина слоя заполнителя 0,18 мм
● Фактическая прочность при плоском сжатии: корпус в целом ≥0,60 МПа
● Способ соединения: высокотемпературная пайка (процесс высокотемпературной пайки, без клея и клёпки)
● Контроль соединений: герметичность + пенетрантный контроль + видеорегистрация паяных швов с прослеживаемостью
● Целостность при огневом воздействии: общая огнестойкость ≥2 ч (элемент независимый)
● Усталостная долговечность: усталостная долговечность при ударах и колебаниях зеркала жидкости превышает проектный срок службы
связаться с нами
Сопутствующие популярные продукты
Протекторы для внутренней стенки резервуара

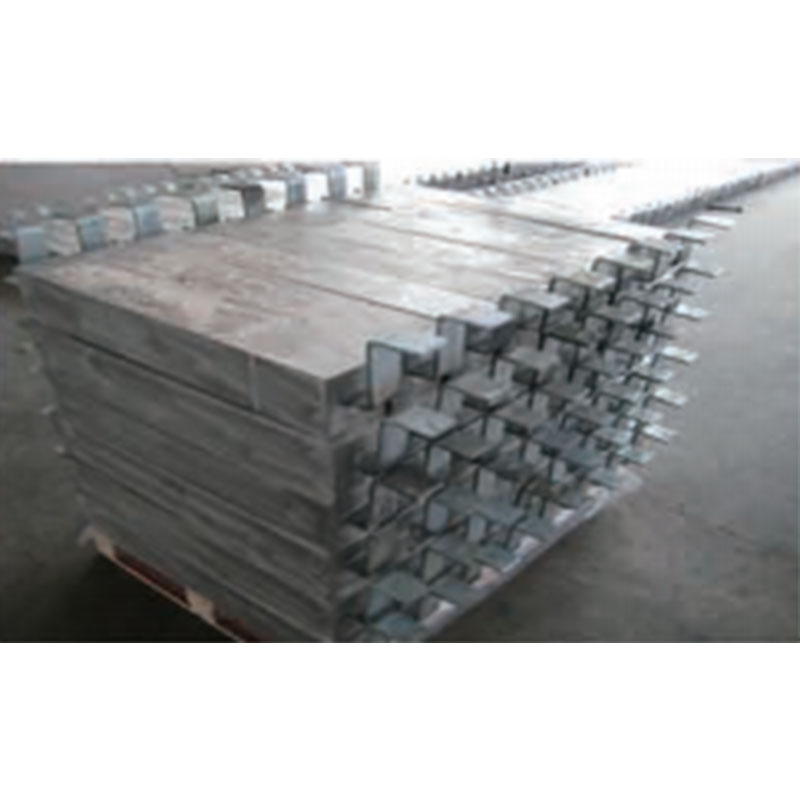

Литые алюминиевые аноды применяются в таких промышленных областях, как суда в морской среде, портовые и морские инженерные сооружения, системы охлаждения морской водой и участки подтоварной воды резервуаров, а также в коррозионных средах, таких как морская вода, солоноватая вода и морской ил.
Вторичное язычковое скребковое уплотнение
Технология полнокомпенсационного эластичного уплотнения имеет большой рабочий диапазон компенсации; диапазон компенсации уплотнения: кольцевой зазор от -100 до ±300 мм; при возвратно-поступательном движении скользящей упругой пластины глубина её погружения в зеркало жидкости составляет не менее 100 мм. Применяется упругая уплотнительная конструкция из нержавеющей стали; используется принцип встраиваемого уплотнения, газовое пространство между понтоном и стенкой резервуара герметизируется, образуется конструкция статического уплотнения, исключающая утечку газа.
Принадлежности для пробоотборного устройства

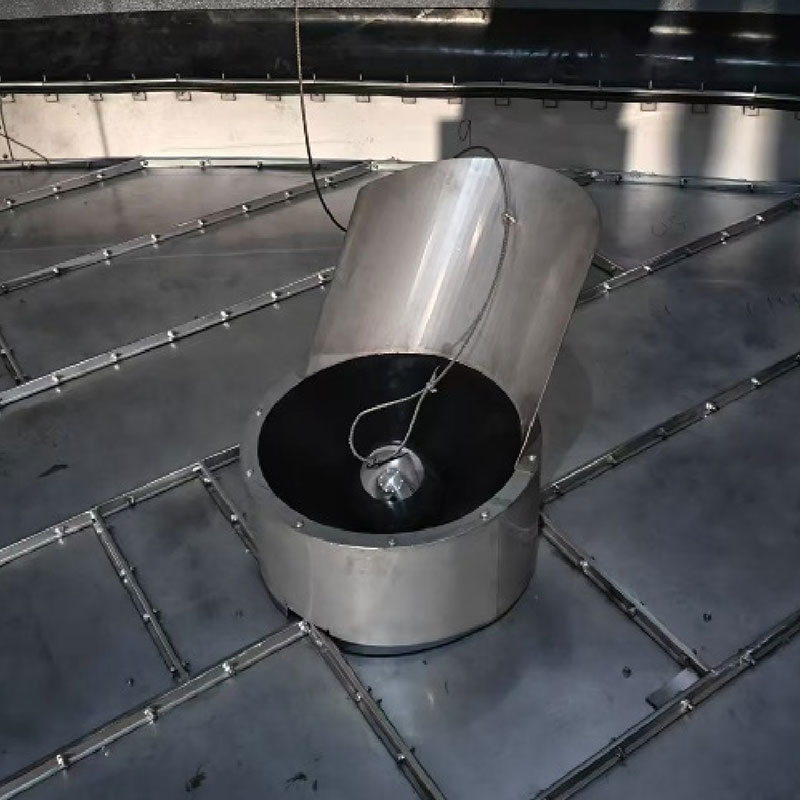

Люк для замера уровня и отбора проб (без направляющей трубы) предназначен для резервуаров с наружной плавающей крышей и резервуаров с понтоном, номинальный диаметр DN200, патрубок отбора проб выполнен по раструбному типу, его диаметр не должен быть менее удвоенного диаметра цилиндрической части, что обеспечивает беспрепятственный отбор проб и предотвращает вихревые помехи.

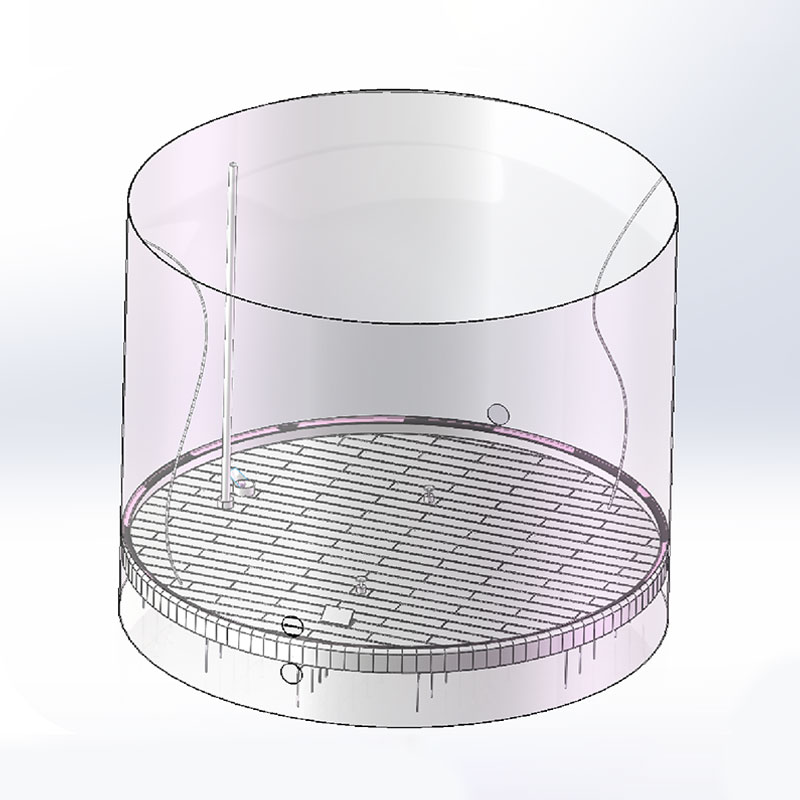

Полноконтактный понтон из нержавеющей стали сотовой конструкции с рёбрами жёсткости
Отсутствие парового пространства · Полный контакт с зеркалом жидкости · Максимальная герметичность и безопасность Огнестойкость ≥120 мин; Снижение выбросов ЛОС (VOCs) ≥98%; Полностью автоматическая сварка
Система стабилизации

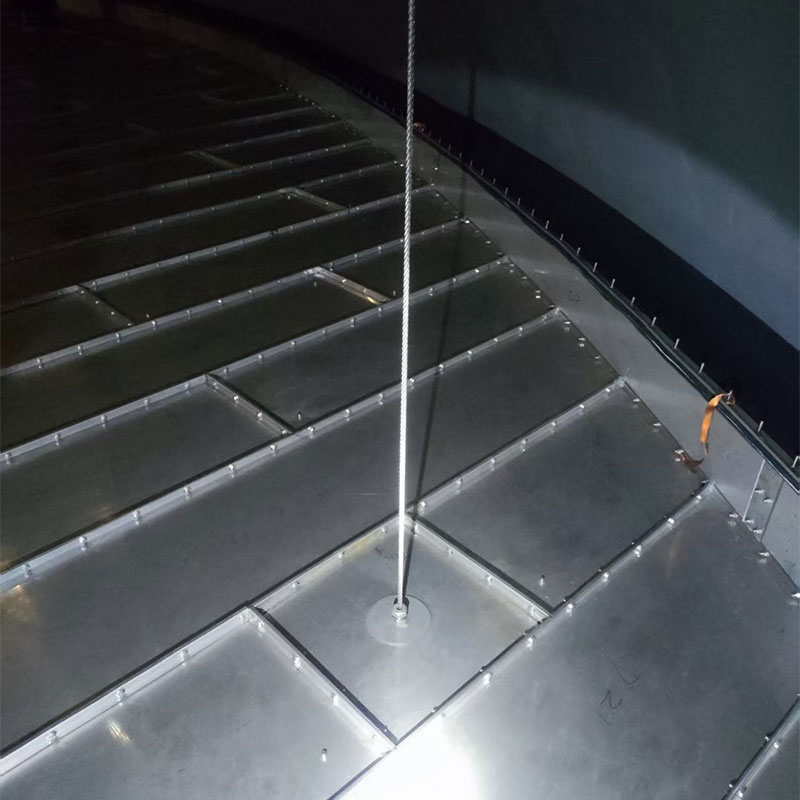

По периметру стенки резервуара равномерно располагается не менее 2 групп противовращающих узлов (при диаметре резервуара ≥30 м — 3 группы), применяется стальной канат из нержавеющей стали 30408 диаметром Φ10 мм, оснащённый пружинным натяжителем, что ограничивает вращение или смещение понтона в процессе подъёма и опускания и поддерживает центровку системы уплотнения. Коэффициент запаса ≥5, противовращающее устройство эквипотенциально соединено с рамой понтона.

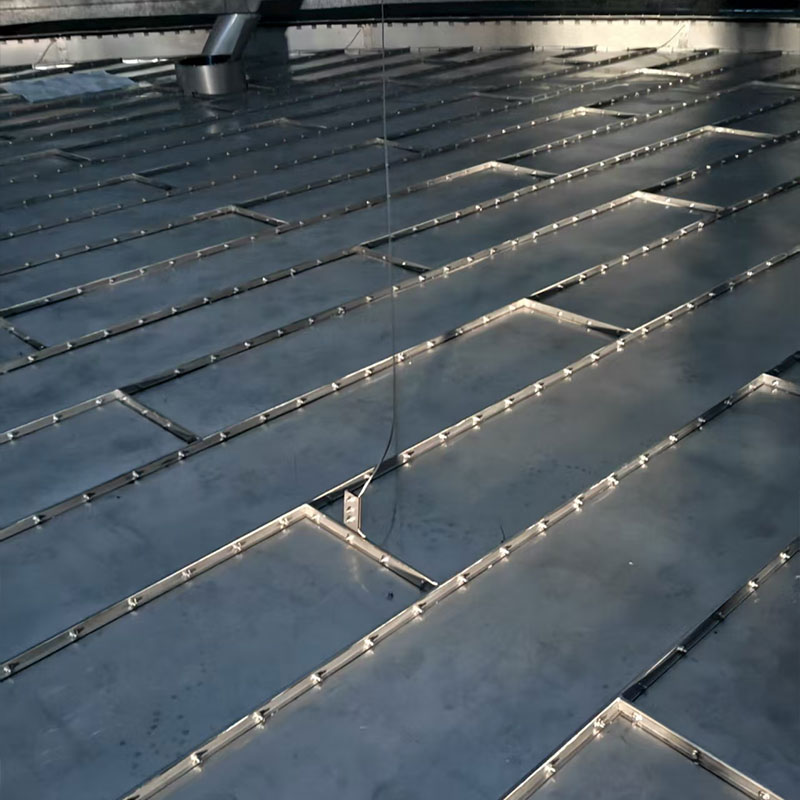

Система защитного заземления
Все металлические детали на понтоне соединяются перемычками из стального каната из нержавеющей стали диаметром 6 мм или медной плетёной ленты; по периметру стенки резервуара равномерно устанавливается не менее 4 групп отводящих проводников к клеммам заземления на крыше резервуара. После монтажа измеренное значение сопротивления цепи ≤10 Ом, что соответствует стандартам GB 13348 и SH/T 3097, что исключает риск накопления статического электричества у источника.

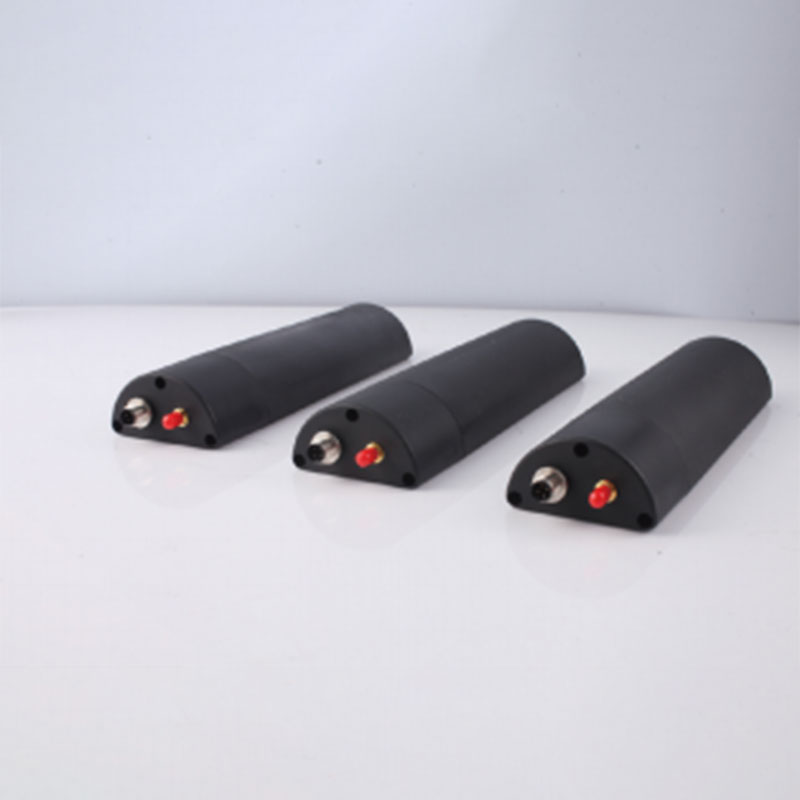

Интеллектуальная система катодной защиты
В заданные моменты времени данные катодной защиты защищаемого трубопровода активно передаются по беспроводной сети в центр мониторинга; центр мониторинга анализирует полученные данные и на их основе определяет состояние катодной защиты трубопровода.
Катодная защита трубопроводов
MMO-анод (анод из смешанных оксидов металлов) представляет собой вспомогательный анод, применяемый в системах катодной защиты с наложенным током. На титановой подложке методом горячего спекания наносится слой стабильных оксидов благородных металлов, обладающих хорошей гибкостью, коррозионной стойкостью и высокой электропроводностью, например IrO2/Ta2O5.

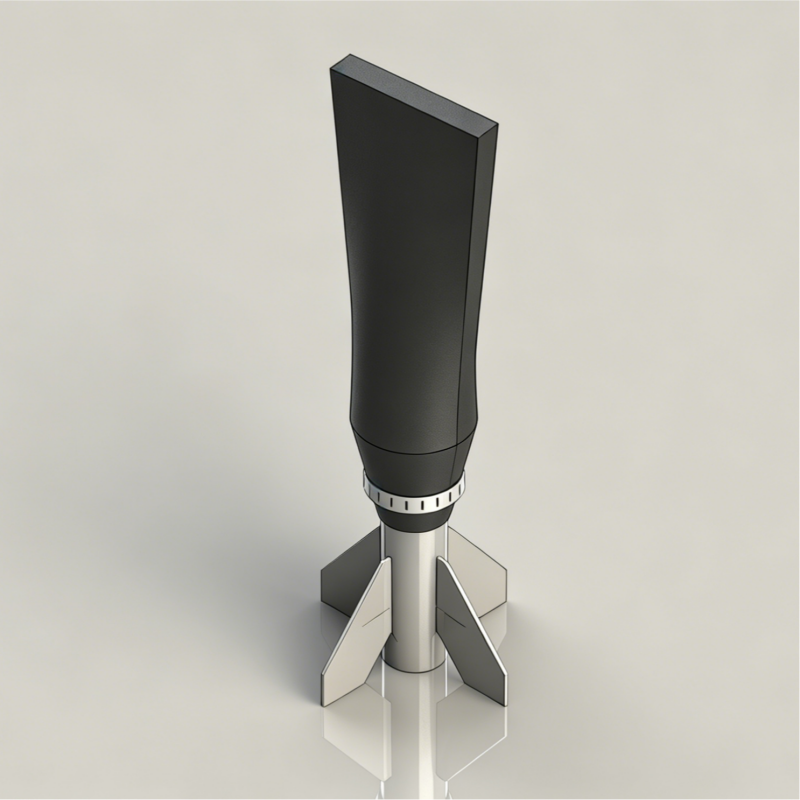

Система опор
Опорные стойки выполнены из труб из нержавеющей стали S30408 φ40×2,5 мм, в нижней части установлены нейлоновые прокладки и выполнены дренажные отверстия, что предотвращает скопление жидкости и коррозию днища резервуара. Треугольная опора обеспечивает вертикальность; каждая опорная стойка усиленно соединена с рамой понтона сплошным сварным швом. Расчётная сосредоточенная нагрузка ≥2,2 кН/0,1 м²; весовая нагрузка от понтона равномерно передаётся на днище резервуара.

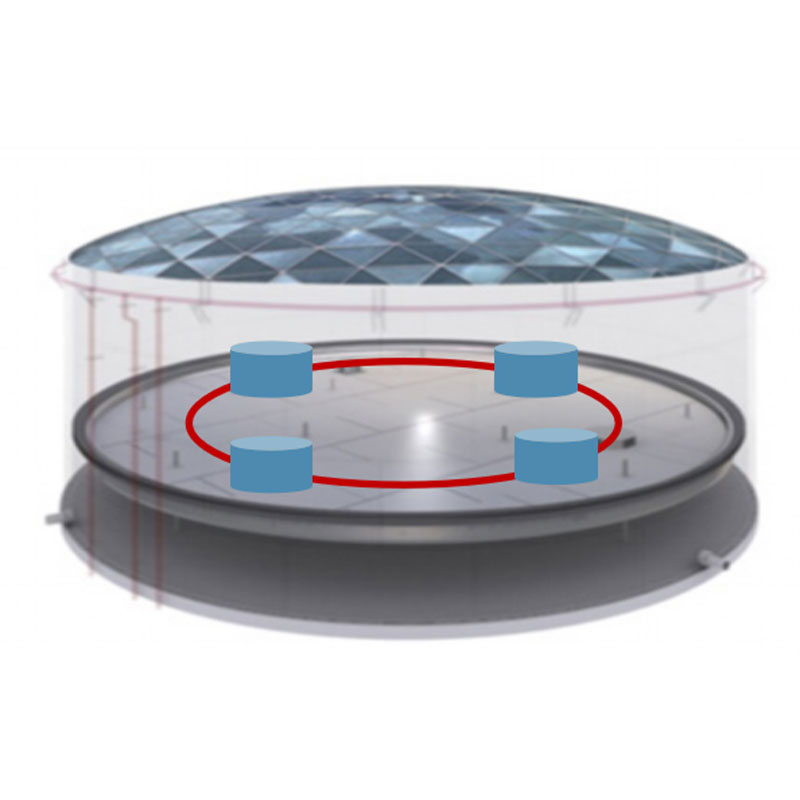

Интеллектуальная система мониторинга состояния понтона
Система онлайн-мониторинга безопасности резервуаров на основе волоконно-оптических датчиков компании Шанхай Хэда представляет собой комплексное решение для многоточечного и многопараметрического мониторинга в реальном времени, предназначенное для выявления множественных факторов риска крупногабаритных резервуаров, таких как потеря устойчивости понтона, утечка плавучих отсеков, осадка основания и пожар кольцевого уплотнения.
Соединительный уплотнитель

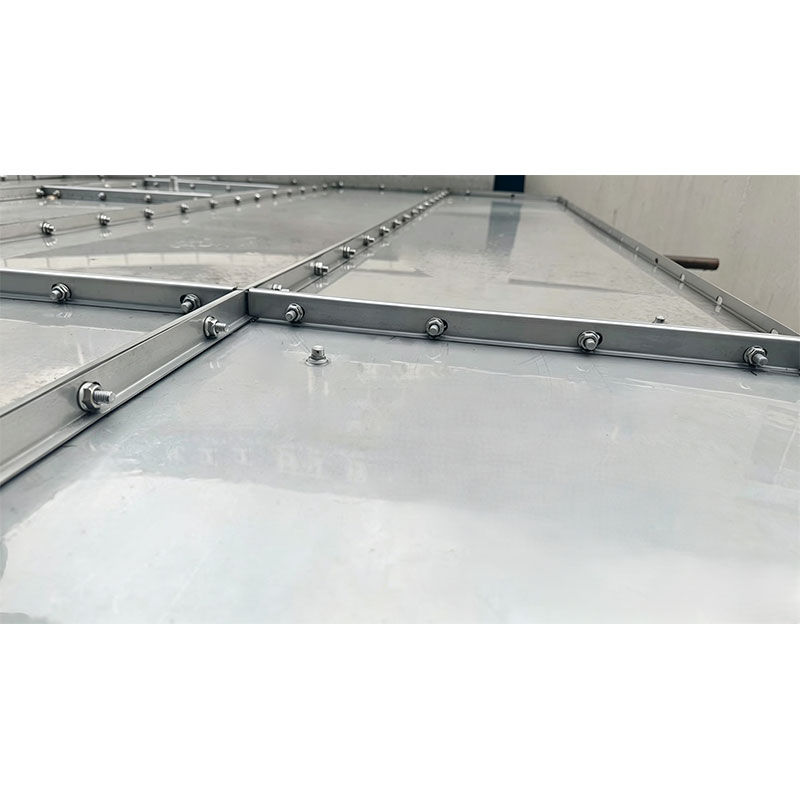

Смежные вертикальные кромки плавучих элементов соединяются защёлками из S30408 толщиной 1,5 мм (комбинация Z-образного + L-образного типа), что повышает жёсткость межсекционных швов понтона и предотвращает расширение зазоров, вызванное колебаниями зеркала жидкости. Между защёлкой и элементом устанавливается уплотнительная лента XPE/PTFE и дополнительно закрепляется; вся конструкция проверяется на светопроницаемость для обеспечения отсутствия сквозных щелей. Такая конструкция устраняет риск проникновения паров нефтепродуктов вниз и повышает общую герметичность понтона.
Принадлежности для предохранительного клапана
Количество клапанов и общая площадь проходного сечения рассчитываются исходя из максимального расхода приёма/выдачи нефтепродуктов резервуара. Шток клапана выполнен из нержавеющей трубы, в нижней части предусмотрены дренажное отверстие + нейлоновая прокладка, что предотвращает замерзание или коррозию от скопления жидкости. Ход открытия крышки клапана 150–200 мм, площадь проходного сечения больше условного прохода корпуса клапана, что обеспечивает своевременную вентиляцию.
Принадлежности для ремонта и обслуживания
В крышку люка-лаза добавлен отдельный плавучий ящик, что делает зону люка-лаза полностью идентичной основному понтону и устраняет локальное паровое пространство. Уплотнение крышки выполнено из высокоэластичной уплотнительной ленты XPE; после закрытия проводится проверка герметичности, обеспечивающая отсутствие испарений. Обечайка люка-лаза имеет равнопрочное сварное соединение с понтоном, внутрь возможен доступ для ремонта и обслуживания, в комплекте — болты антистатической перемычки.
Уплотнение с большой компенсацией стального понтона
Уплотнение с большой компенсацией стального понтона — это высокоэффективное устройство краевого уплотнения, разработанное специально для резервуаров с понтоном, относящееся к форме эластичного уплотнения с большой компенсацией в механических уплотнениях.

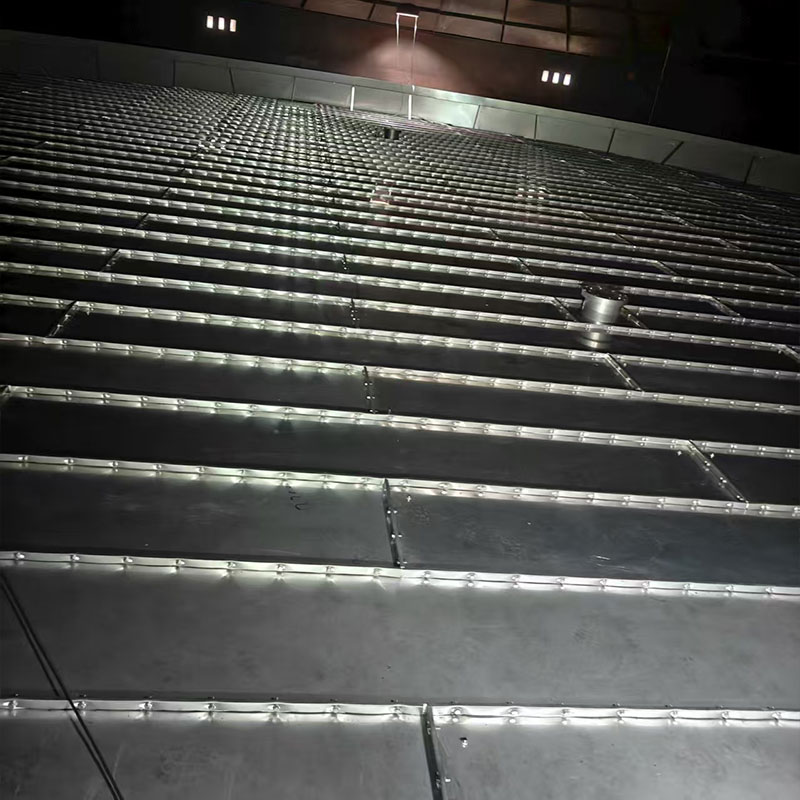

Противопожарный пенный порог
Взаимодействует с системой пенного пожаротушения резервуара, образует ограждение на понтоне, обеспечивая равномерное покрытие огнетушащей пеной кольцевого зазора между понтоном и стенкой резервуара, изолирует горючие пары и обеспечивает быстрое тушение путём изоляции кислорода.
Катодная защита наружной поверхности днища резервуара
Гибкий анод MM0/T1 представляет собой гибкий анод на основе проволоки MMO/Ti, обладает такими техническими характеристиками, как высокая эффективность использования тока, малое влияние блуждающих токов, высокая стойкость к токовым импульсам, большая плотность дренажного тока и длительный срок службы; является гибким анодом нового поколения.
