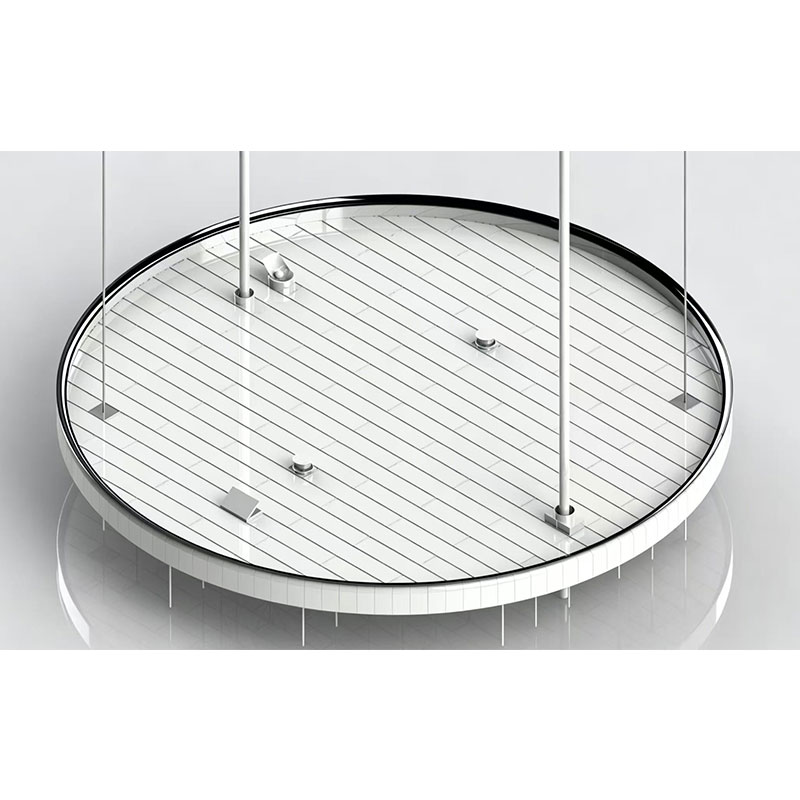

Полноконтактный понтон из нержавеющей стали сотовой конструкции с рёбрами жёсткости
Отсутствие парового пространства · Полный контакт с зеркалом жидкости · Максимальная герметичность и безопасность
Огнестойкость ≥120 мин; Снижение выбросов ЛОС (VOCs) ≥98%; Полностью автоматическая сварка
Описание
маркер
Описание продукта
Отсутствие парового пространства · Полный контакт с зеркалом жидкости · Максимальная герметичность и безопасность
Огнестойкость ≥120 мин; Снижение выбросов ЛОС (VOCs) ≥98%; Полностью автоматическая сварка
Применяется полноконтактная конструкция без главных и второстепенных балок, глубина погружения понтона в жидкость 30–50 мм, полностью устраняется паровое пространство над зеркалом жидкости. Основной материал — нержавеющая сталь S30408, проектная кратность плавучести ≥2,5-кратного собственного веса (выше требований национального стандарта). Все сварные швы проходят испытание на герметичность при 20 кПа + пенетрантный контроль, что исключает проникновение среды. Прошёл государственные огневые испытания (>2 ч) и экспертизу взрывоустойчивости экспертной группой, применяется для резервуаров с понтоном с наивысшими стандартами экологии и безопасности.
● Нормативная база: API-650-2020/GB50341-2014; GB50128-2014/SH/T3046-2024
● Резерв плавучести: ≥2,5 раза (для среды 700 кг/м³)
● Технология сварки: лазерная сварка + контактная сварка уголков + четырёхгорелочная автоматическая аргонодуговая сварка
● Антикоррозия/срок службы: полностью из нержавеющей стали, стойкость к химическим средам 20 лет
● Интеграция принадлежностей: люк-лаз / клапан сброса давления / отвод статического электричества в едином исполнении
● Авторитетная сертификация: Центр технологий внутренних плавающих крыш нефтехимической промышленности
Области применения продукции
Применяется для всех новых или реконструируемых резервуаров с понтоном, а также для промежуточных сырьевых резервуаров нефтеперерабатывающих предприятий, резервуаров портовых нефтебаз и резервуаров для химической продукции. Включая резервуары для хранения сырой нефти, нефтепродуктов (бензин, дизельное топливо, авиационный керосин), ароматических углеводородов (бензол, толуол, ксилол), спиртов (метанол, этанол) и других летучих органических жидкостей. В настоящее время Sinopec, PetroChina, CNOOC и крупные частные нефтехимические интегрированные проекты повсеместно применяют данную продукцию для новых резервуаров и реконструкции старых, особенно для проектов резервуаров в ключевых зонах экологического контроля, что позволяет эффективно заменить традиционные понтоны поплавкового типа и полностью устранить паровое пространство.
