Принадлежности для пробоотборного устройства

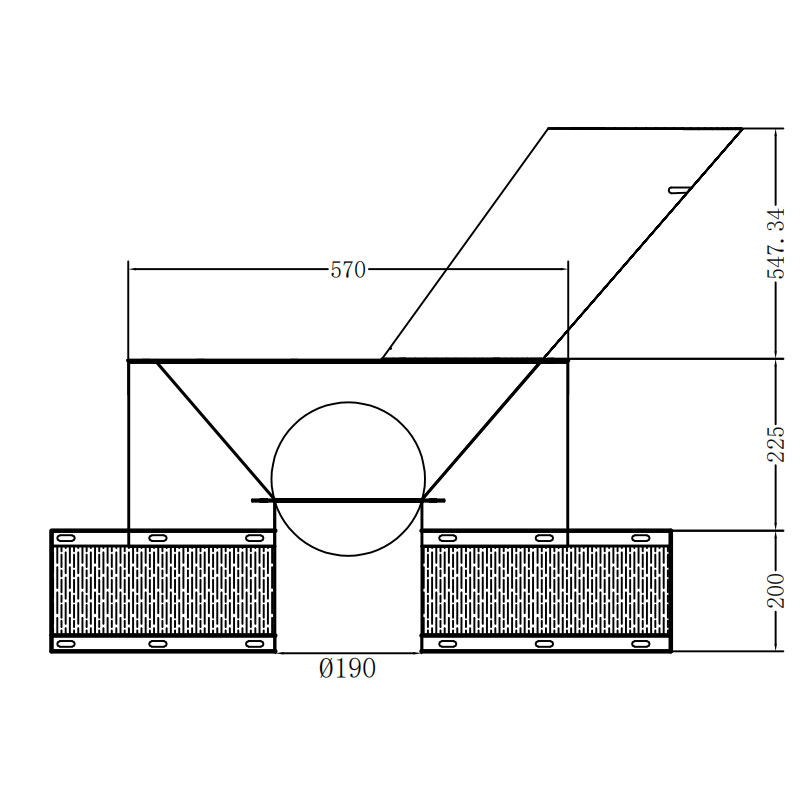

Люк для замера уровня и отбора проб (без направляющей трубы) предназначен для резервуаров с наружной плавающей крышей и резервуаров с понтоном, номинальный диаметр DN200, патрубок отбора проб выполнен по раструбному типу, его диаметр не должен быть менее удвоенного диаметра цилиндрической части, что обеспечивает беспрепятственный отбор проб и предотвращает вихревые помехи.
Описание
маркер
Описание продукта
Устройство для замера уровня и отбора проб понтона
Техническая система сферического уплотнения для замера уровня
Люк для замера уровня и отбора проб (без направляющей трубы) предназначен для резервуаров с наружной плавающей крышей и резервуаров с понтоном, номинальный диаметр DN200, патрубок отбора проб выполнен по раструбному типу, его диаметр не должен быть менее удвоенного диаметра цилиндрической части, что обеспечивает беспрепятственный отбор проб и предотвращает вихревые помехи. В устье применяется сферический уплотнительный элемент (S30408) для обеспечения герметичности с нулевой утечкой, отклонение центра люка для замера уровня и отбора проб от центра замерного люка на крыше резервуара строго ≤5 мм, что обеспечивает точность каждого измерения. При закрытии крышки замерного люка шаровое уплотнение под действием пружины или прижимного механизма образует линейное контактное уплотнение с внутренней конической поверхностью раструба, обеспечивая газонепроницаемость. При открытии шаровое уплотнение автоматически отходит, предотвращая износ.
● Корпус устройства для замера уровня и отбора проб: цельный S30408 (раструбный узел)
● Сферический уплотнительный элемент (шаровое уплотнение): S30408 (износостойкий, самоцентрирующийся)
● Стальной канат из нержавеющей стали: S30408/Φ4 (тяговый канат)
● Соединительные фланцы и крепёжные элементы: S30408 с комплектными уплотнительными прокладками
● Фланцевый соединительный узел: болты S30408 + антистатическая перемычка, обеспечивающие электрическую непрерывность
● После 1000 циклов открытия/закрытия герметичность по-прежнему соответствует требованиям GB/T 32844, концентрация утечки паров нефтепродуктов ниже 100 ppm.
Принцип действия
Шаровое уплотнение и коническая поверхность раструба образуют линейное контактное уплотнение; предварительное давление прижимает сферическую поверхность к конической, образуя уплотнительную структуру, аналогичную запорному клапану. Поскольку контактные напряжения сосредоточены на кольцевой линии, герметичность достигается легче, чем при плоском уплотнении. При открытии шаровое уплотнение с помощью стального каната отводится вверх от конической поверхности; поскольку в процессе отхода отсутствует фрикционное вращение, поверхность шарового уплотнения мало подвержена износу. Это обеспечивает сохранение удельного давления уплотнения после длительной эксплуатации. Раструбное расширение снижает оперативность отбора проб, одновременно облегчая проход пробоотборника. Замерный люк имеет защитный кожух против зацепления каната, предотвращающий наматывание стального каната на устройство замерного люка при подъёме и опускании. При этом цельная цельнометаллическая конструкция обеспечивает эффективный отвод статического электричества.
